免費的東西大部分喜歡占小便宜的人都是想要的，就像電路板只要是免費打樣都會有一些人去做的，今天我們就來談下很多樣板廠關于免費打樣的限制條件

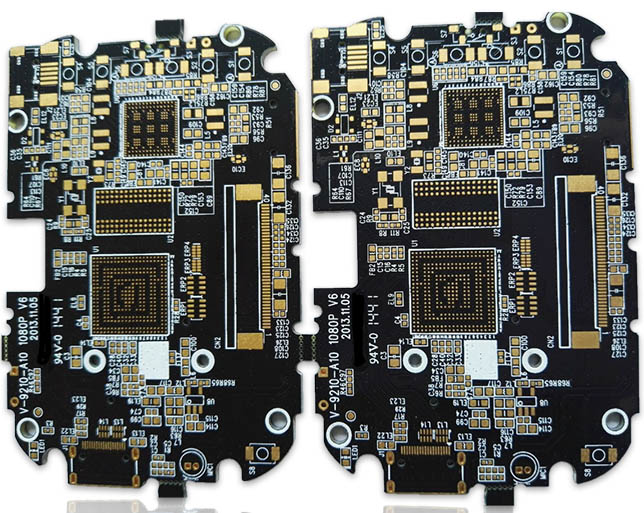

免費ＰＣＢ打樣最大板厚 PCB的板厚取決于基材（如FR-4）的層壓厚度：
免費ＰＣＢ打樣通常有以下限制：
單面電路板與雙面電路板： 常規免費范圍：1.0mm~1.6mm（最常用）。 極限支持：少數情況下可到 2.0mm，但可能需人工審核。
多層板（如4層）： pcb免費打樣通常限制在 1.0mm~1.2mm（因?qū)訅汗に噺?fù)雜度增加）。 超出限制： 厚板（≥2.5mm）或特殊基材（如鋁基板）是不支持免費的。
注意：板厚偏差通常為±10%，設計連接器或機械結構時需預留公差。
最小線寬/線距 線寬和線距決定了PCB的布線密度和電流承載能力，免費打樣的典型能力：常規標準： 外層線路：6/6mil（0.15mm/0.15mm），可穩定生產。 內層線路（多層板）：8/8mil（0.2mm/0.2mm）（因?qū)娱g對準誤差）。 極限值：部分工廠可做到 5/5mil（0.13mm），但良率可能降低。 <4/4mil（0.1mm）：需特殊工藝，免費打樣通常不支持。
電流承載： 1oz銅厚下，0.15mm線寬約可通過 1A 電流（溫升10℃）。 關鍵點： 高頻或高精度電路建議≥8mil線寬，減少蝕刻不均風險。 過小的線距（如<6mil）可能導致阻焊覆蓋不良（綠油橋斷裂）。
其他工藝限制 免費打樣通常隱含以下規則： 孔徑限制： 機械鉆孔最小 0.3mm（更小需激光鉆孔，付費）。 孔銅厚度通常≥20μm，大電流孔需額外加厚（付費）。 阻焊與絲印： 阻焊開窗（露銅）單邊比焊盤大 0.1mm 以上。 絲印文字線寬≥0.15mm，高度≥1.0mm（否則可能模糊）。
板材類型： 免費打樣通常僅提供 FR-4普通TG（140℃），高TG、高頻板材需付費。 4. 設計建議 保守設計：線寬/線距≥8mil，板厚選1.6mm（兼容性強）。
驗證工藝：提交文件前用DFM工具檢查（如線距、孔徑是否符合免費規則）。 特殊需求：阻抗控制、盲埋孔等高級工藝通常不包含在免費打樣中。
簡單地說就是免費的電路板打樣就是ＰＣＢ樣板廠把一些工藝相同的板合拼在一起生產，那么就是只能做一些常規普通的電路板了，不能按需定制，如果你想按自己的需要來做ＰＣＢ打樣那就可以聯系優路通來生產電路板打樣，不過我司的樣板免費是針對后面有批量的樣板才能減免打樣費的，如果你后面有批量的電路板．我們樣板也是可以按需要定制生產的
